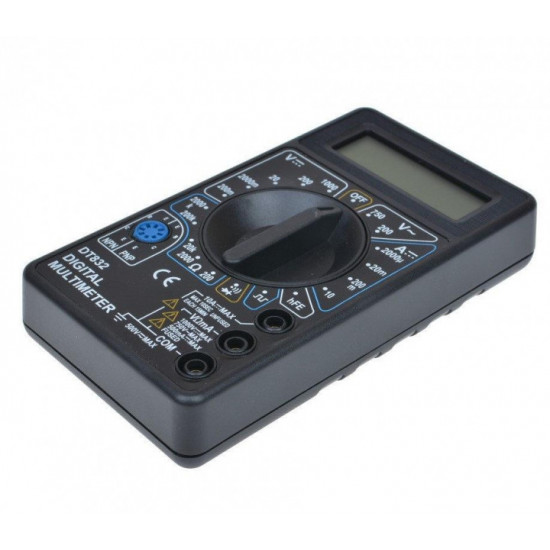

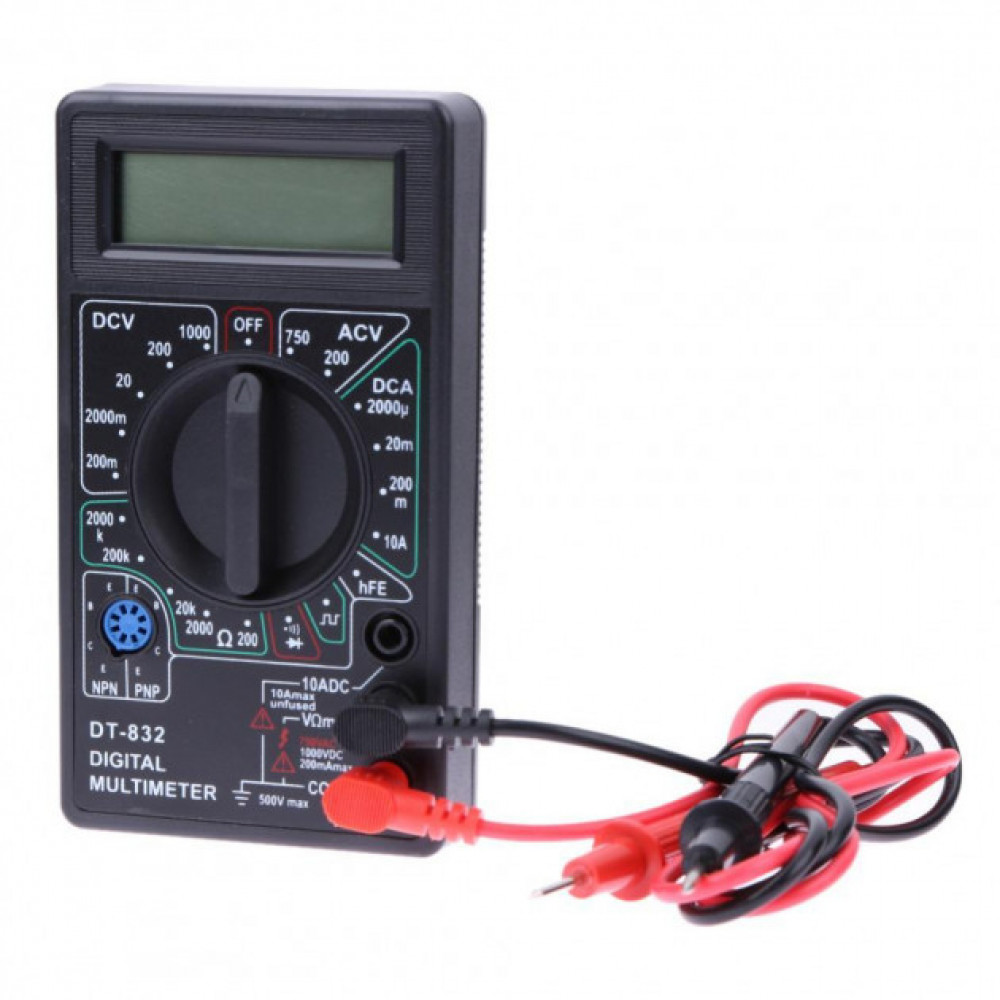

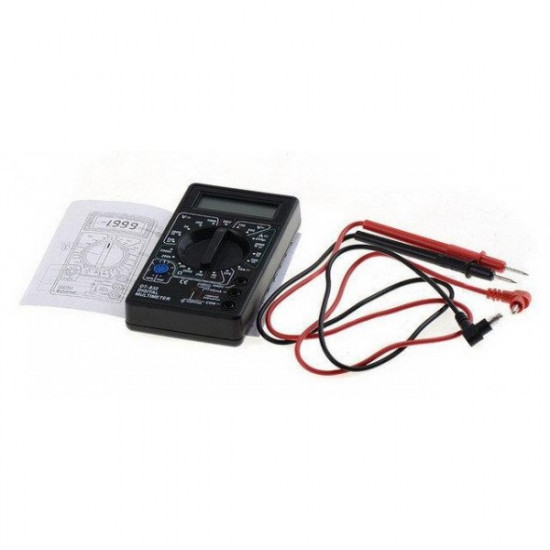

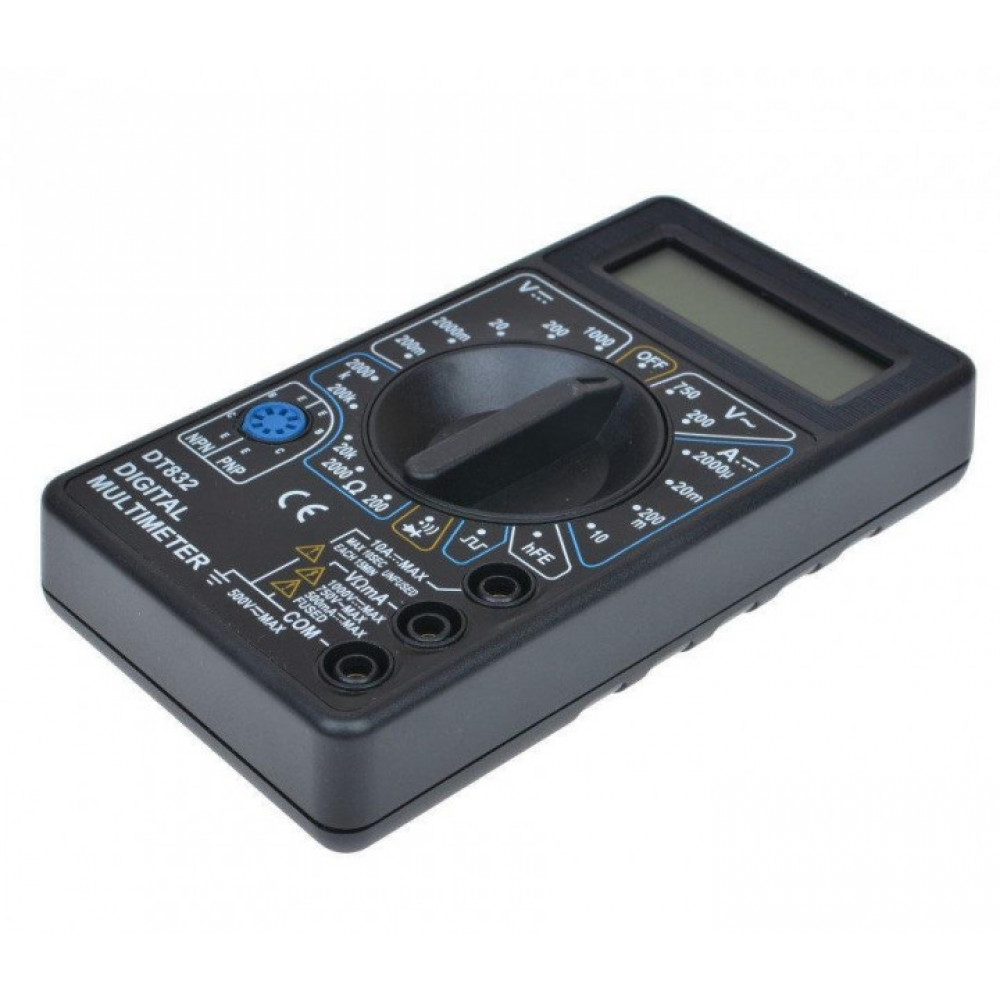

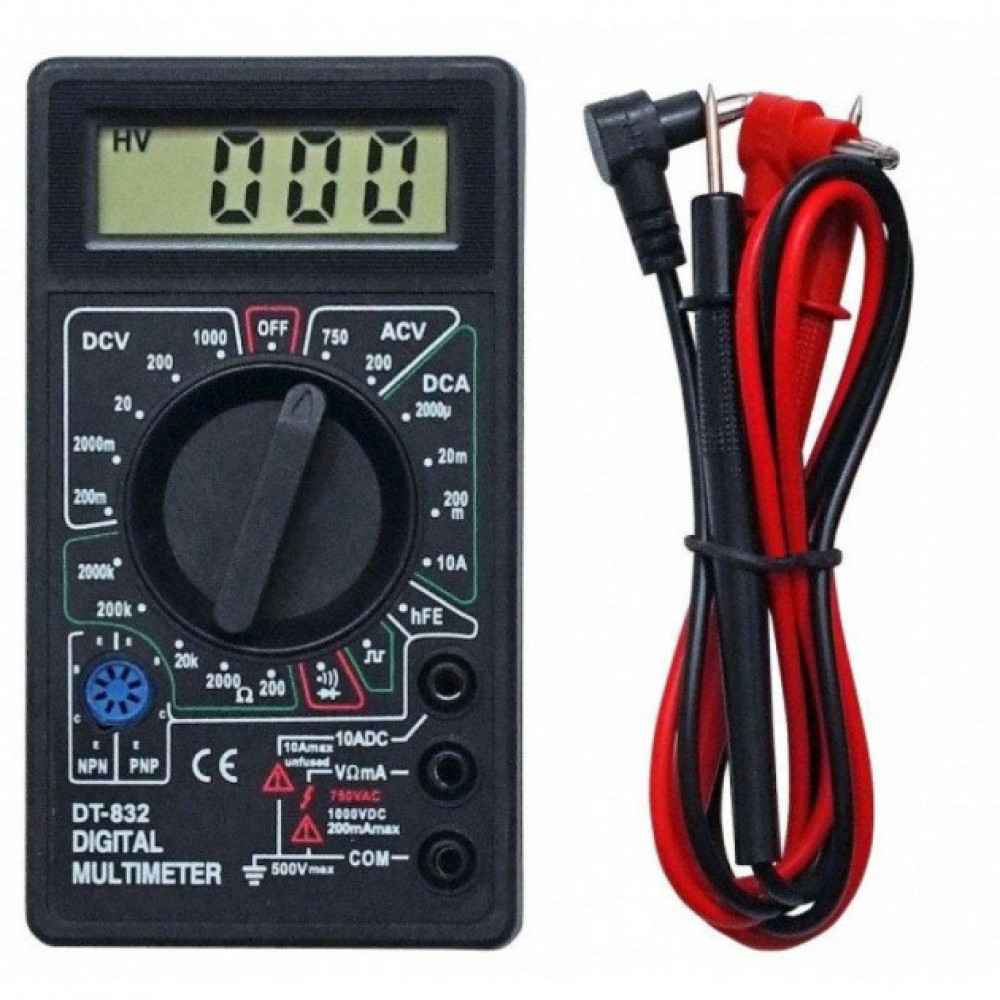

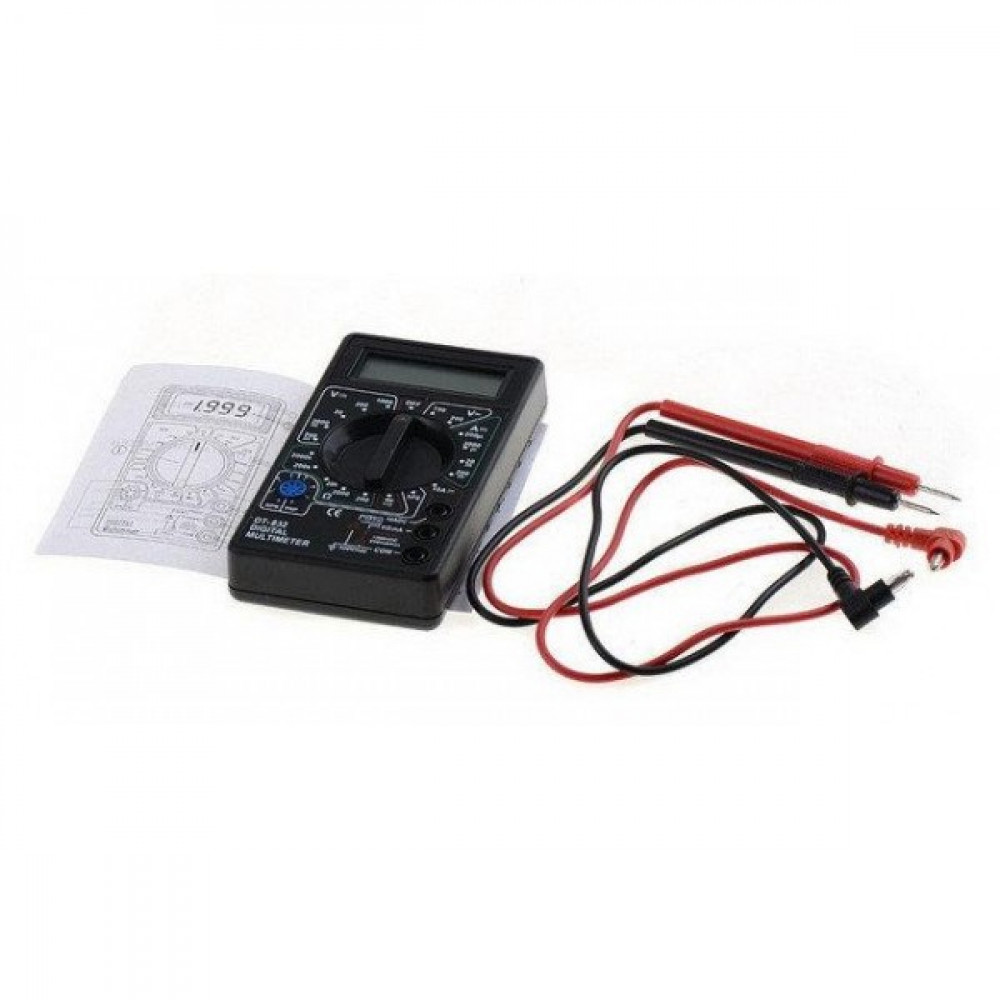

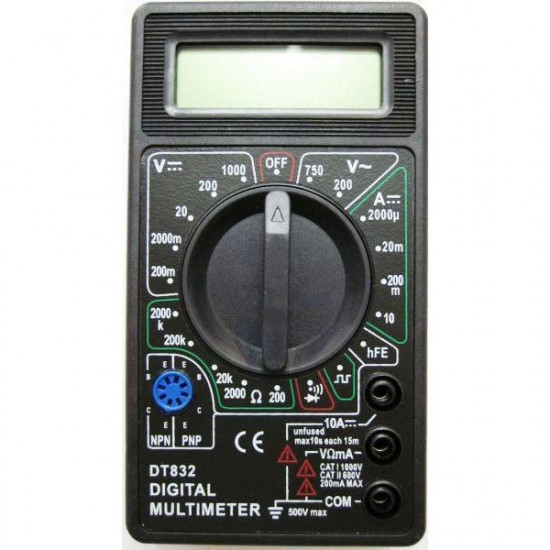

Мультиметр Тестер Цифровий Точний DT-832.для виконання вимірювання змінної та постійної напруги

2.Технічні характеристики

Постійна напруга

МЕЖ

200 Ом

0,1 Ом

±0,8%±2 од. >

1 Ом

±0,8%±2 од. 8%±2 од. рахунки 200 КОМ 100 Ом ±0,8% 2 од. 2000 КМ /p>

1 КІМ

±1%±2 од. рахунки

МАКС. НАПРУЖ. НА РОЗІМКН. ЩУПАХ: 2,8 В.

ЗАХИСТ ВІД ПЕРЕВАНТАЖОК: 15 сек. максимум 220В усім межах.

Звукові дзвінки

МЕЖА

ОПИС

o)))

Вбудований зумер звучить, якщо опір менше 1кОм

ЗАХИСТ ВІД ПЕРЕВАНТАЖОК: 15 сек. 220В максимум, звучить сигнал. DT-838)

3. Посібник з роботи з мультиметром

1. Перевірте батарею 9В шляхом увімкнення приладу.

Якщо батарею розряджено, на дисплеї з'явиться знак [- +]. Якщо необхідно замінити батарею, дивіться розділ “Догляд за приладом”

2. Знак ! Поряд із гніздами приладу попереджає про те, що вхідні струми та напруги не повинні перевищувати зазначених величин. Це зроблено для запобігання пошкодженню схеми приладу.

3. Перед вимірюванням необхідно перемикач меж встановити на необхідний діапазон вимірювань.

4. Якщо межа вимірюваного струму або напруги заздалегідь невідома, встановіть перемикач меж на максимум і потім перемикайте вниз при необхідності.

5. У разі виникнення на дисплеї “1” (перевантаження) необхідно переключитися на верхню межу вимірювань.

3.1 Вимірювання постійної напруги

1.Вставте червоний щуп у гніздо «V,W,A» чорний – у гніздо «СОМ»

Зауваження

! Не підключайте пристрій до напруги більше 1000В. Індикація можлива і на великих напругах, але є небезпека пошкодження схеми приладу.

3.2 Вимірювання змінної напруги

1.Вставте червоний щуп у гніздо «V,W, A» чорний – у гніздо “СОМ”

2.Встановіть перемикач меж у положення V= і приєднайте кінці щупів до джерела напруг, що вимірюється.

Зауваження

! Не підключайте пристрій до напруги більше 700В. Індикація можлива і на великих напругах, але є небезпека пошкодження схеми приладу.

3.3 Вимірювання постійного струму

1.Підключіть чорний провід до роз'єму CОМ, а червоний до роз'єму mA для струмів до 200мА. Для струмів максимум до 20А підключити червоний щуп до гнізда 20А 2.Встановіть перемикач меж у положення А= і приєднайте кінці щупів послідовно з навантаженням. Полярність струму на дисплеї буде відповідати полярності на червоному щупі.

Зауваження

! Максимальний вхідний струм дорівнює 200mA або 20А в залежності від гнізда, що використовується. Перевищення граничних значень спричинить вигоряння запобіжника, що вимагатиме його заміни. Замінювати запобіжник слід аналогічним струмом не більше 200мА. Недотримання цих вимог може спричинити пошкодження схеми. Вхід 20А не захищений. Максимальне падіння напруги 200мВ.

3.4 Вимір опорів

1.Вставте червоний щуп у гніздо «V, W» чорний – у гніздо «СОМ».

2. Встановіть перемикач функцій на потрібний діапазон і приєднайте кінці щупів до вимірюваного опору.

Зауваження

1. Якщо величина вимірюваного опору перевищує максимальне значення діапазонів, на якому проводитися вимір, індикатор висвітить “1”. Виберіть більшу межу вимірювань. Для опорів 1МОм та вище час встановлення показань становить кілька секунд. Це для вимірювання великих опорів.

2. Коли ланцюг розімкнений на дисплеї буде відображатися “1”

3. При зміні опорів у схемі переконайтеся, що схема знеструмлена і всі конденсатори повністю розряджені.

4. Напруга розімкнутого ланцюга на межі 200М дорівнює 3В. При замкнутих коротко, кінцях на цій межі дисплей показує 1,0 +-0,1 МОм, це нормально. При вимірі опору в 10МОм дисплей показуватиме 11Мом, при зміні опору в 100МОм дисплей показуватиме 101МОм. 1,0 (+-0,1) є константою, яка повинна відніматися з показань.

3.5 Перевірка діодів та звукове дзвінок

1.Підключіть червоний провід до роз'єму «V, W» чорний – до роз'єму «СОМ». (Полярність червоного при цьому буде “+”.

2. Встановіть перемикач діапазонів на межу «–|> |–» і приєднайте щупи до вимірюваного діода, дисплей покаже пряме падіння напруги на діоді.

3. Підключіть щупи до двох точок досліджуваного ланцюга Якщо опір буде менше 5Ом зазвучить сигнал

3.6 Вимір транзистора

1.Встановіть перемикач функцій на діапазон h FE.

2. Визначте тип транзистора: NPN або PNP і знайти висновки емітера, бази та колектора.

Вставте висновки у відповідні отвори панелі на передній панелі.

3. На дисплеї буде значення h FE при струмі бази 10 мкА та напрузі колектор-емітер 2,8В.

3.7 Вимірювання температури

1.Встановіть перемикач функцій на діапазон ТЕМР і вставте вилку термопари в роз'єм приладу.

2. Вимірювання внутрішньої температури без термопари: встановіть перемикач функцій на діапазон ТЕМП та вважайте показання дисплея.

4.Догляд за приладом

Заміна батареї та запобіжника здійснюється при вимкненому живленні та від'єднанні кінців від приладу.

4. 1 Заміна батареї

При необхідності заміни батареї відкрийте задню кришку, вийміть стару та поставте аналогічну батарею.

4.2 Заміна запобіжника

Якщо необхідно замінити запобіжник, використовуйте лише запобіжник на 200мА, ідентичних розмірів
